La Qseals QCS06ST04 est un seal, qui peut être classé dans la catégorie conical spring seal. Il s'agit d'une alternative au Vulcan 9, Burgmann M2 et Roten 22.
En stock

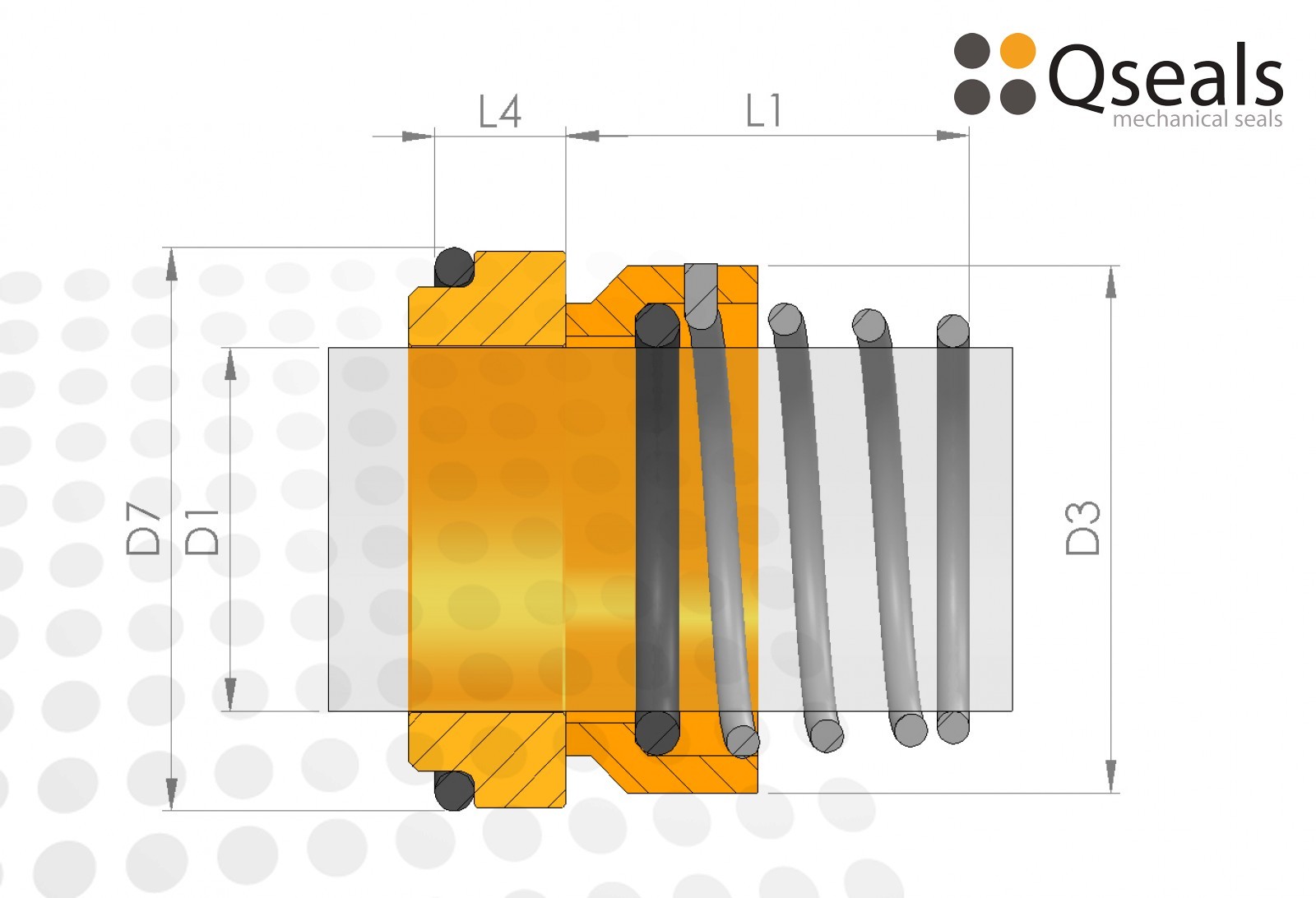

Dimensions
| D1 | D3 | L1 | D7 | L4 | Unité |
|---|---|---|---|---|---|
| 10.00 | 20.00 | 15.90 | 19.20 | 6.60 | mm |
| 12.00 | 22.00 | 16.00 | 21.60 | 5.60 | mm |
| 14.00 | 25.00 | 16.00 | 24.60 | 5.60 | mm |
| 15.00 | 27.00 | 17.40 | 24.60 | 6.60 | mm |
| 16.00 | 27.00 | 19.00 | 28.00 | 7.50 | mm |
| 18.00 | 30.00 | 20.50 | 30.00 | 8.00 | mm |
| 20.00 | 32.00 | 22.00 | 35.00 | 7.50 | mm |
| 22.00 | 35.00 | 23.50 | 35.00 | 7.50 | mm |
| 24.00 | 38.00 | 25.00 | 38.00 | 7.50 | mm |
| 25.00 | 40.00 | 26.50 | 38.00 | 7.50 | mm |
| 28.00 | 43.00 | 26.50 | 42.00 | 9.00 | mm |
| 30.00 | 45.00 | 25.00 | 45.00 | 10.50 | mm |
| 32.00 | 47.00 | 28.50 | 48.00 | 10.50 | mm |
| 35.00 | 50.00 | 28.50 | 52.00 | 11.00 | mm |
| 38.00 | 56.00 | 32.00 | 55.00 | 10.30 | mm |
Caractéristiques techniques
| Température | -20 de 200 °C |
|---|---|
| Pression | 10 bar |
| Vitesse de rotation | 15 m/s |
| Rotation dans le sens inverse des aiguilles d'une montre | Oui |
| Rotation dans le sens des aiguilles d'une montre | Oui |
| Equilibré | Non |
| Bandes de roulement stationnaires | Ceramic, Silicon carbide, Stainless steel 316, Tungsten carbide, |
| Bandes de roulement tournantes | Carbon, |
| Élastomères | Aflas, EPDM, FEP Viton/Silicone, Kalrez, Nitrile, PTFE, Silicone, Viton, |
Application
Malheureusement, aucune application pour ce produit n'a encore été publiée. Cependant, nous avons cette information. Veuillez nous contacter pour plus d'informations.
