El Qseals QCS09ST02 es un seal, que se puede categorizar como un conical spring seal. Es una alternativa para el Vulcan 126 y Burgmann M3N86.
En stock

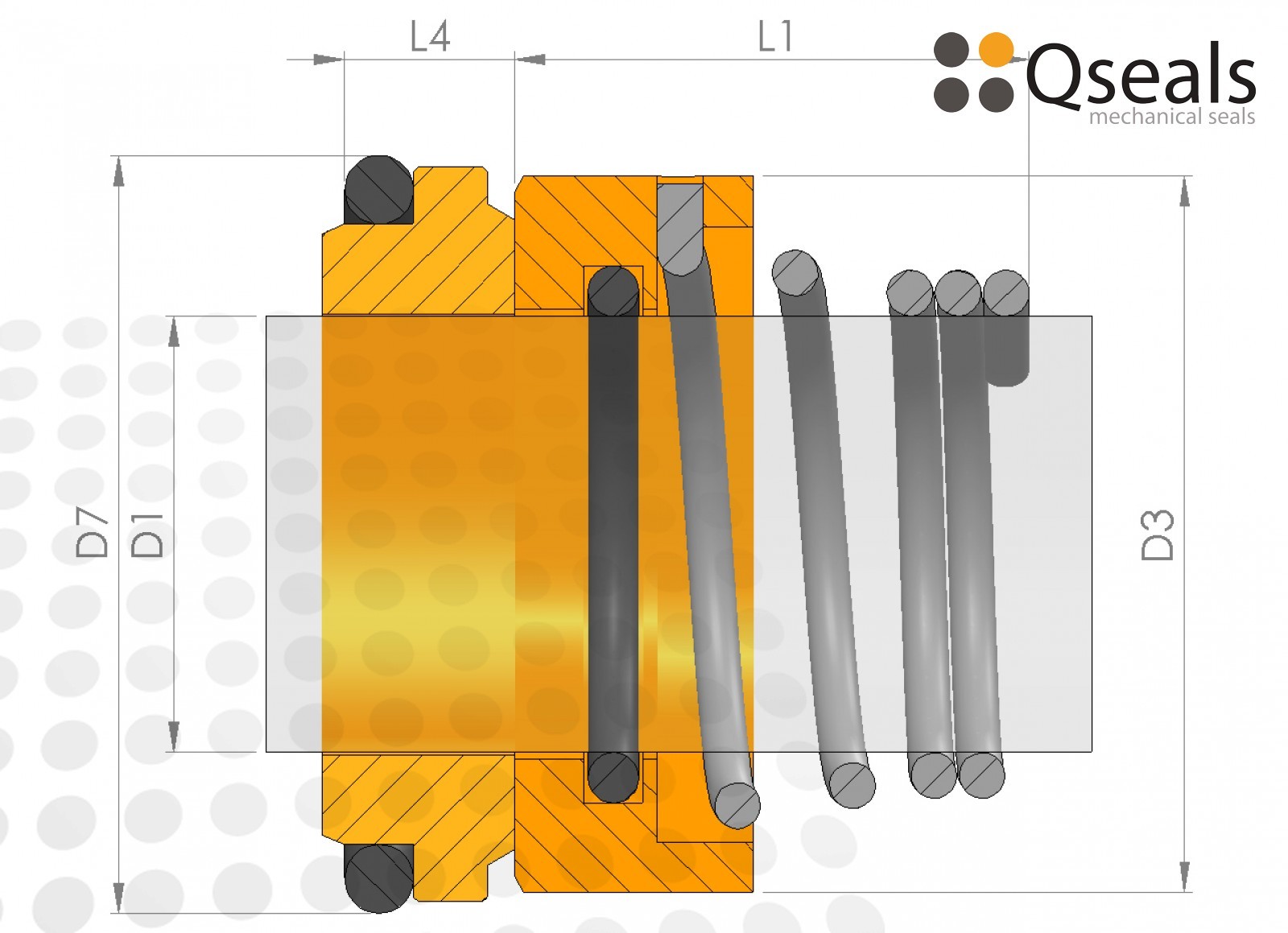

Dimensiones
| D1 | D3 | L1 | D7 | L4 | Unidad |
|---|---|---|---|---|---|
| 10.00 | 19.00 | 25.50 | 21.00 | 7.00 | mm |
| 12.00 | 21.00 | 25.50 | 23.00 | 7.00 | mm |
| 14.00 | 23.00 | 28.00 | 25.00 | 7.00 | mm |
| 16.00 | 26.00 | 28.00 | 27.00 | 7.00 | mm |
| 18.00 | 29.00 | 27.50 | 33.00 | 10.00 | mm |
| 20.00 | 31.00 | 27.50 | 35.00 | 10.00 | mm |
| 22.00 | 33.00 | 27.50 | 37.00 | 10.00 | mm |
| 24.00 | 35.00 | 30.00 | 39.00 | 10.00 | mm |
| 25.00 | 36.00 | 30.00 | 40.00 | 10.00 | mm |
| 28.00 | 40.00 | 32.50 | 43.00 | 10.00 | mm |
| 30.00 | 43.00 | 32.50 | 45.00 | 10.00 | mm |
| 32.00 | 46.00 | 32.50 | 48.00 | 10.00 | mm |
| 33.00 | 46.00 | 32.50 | 48.00 | 10.00 | mm |
| 35.00 | 49.00 | 32.50 | 50.00 | 10.00 | mm |
| 38.00 | 53.00 | 32.00 | 56.00 | 13.00 | mm |
| 40.00 | 56.00 | 32.00 | 58.00 | 13.00 | mm |
| 43.00 | 59.00 | 32.00 | 61.00 | 13.00 | mm |
| 45.00 | 61.00 | 32.00 | 63.00 | 13.00 | mm |
| 48.00 | 64.00 | 32.00 | 66.00 | 13.00 | mm |
| 50.00 | 66.00 | 33.50 | 70.00 | 14.00 | mm |
| 53.00 | 69.00 | 33.50 | 73.00 | 14.00 | mm |
| 55.00 | 71.00 | 33.50 | 75.00 | 14.00 | mm |
| 58.00 | 76.00 | 38.50 | 78.00 | 14.00 | mm |
| 60.00 | 78.00 | 38.50 | 80.00 | 14.00 | mm |
| 63.00 | 81.00 | 0.00 | 83.00 | 14.00 | mm |
| 65.00 | 84.00 | 38.50 | 85.00 | 14.00 | mm |
| 68.00 | 88.00 | 0.00 | 90.00 | 16.00 | mm |
| 70.00 | 89.60 | 44.00 | 92.00 | 16.00 | mm |
| 75.00 | 98.00 | 44.00 | 97.00 | 16.00 | mm |
| 80.00 | 100.00 | 42.00 | 105.00 | 18.00 | mm |
| 85.00 | 107.50 | 42.00 | 110.00 | 18.00 | mm |
| 90.00 | 111.00 | 47.00 | 115.00 | 18.00 | mm |
| 95.00 | 119.00 | 47.00 | 120.00 | 18.00 | mm |
| 100.00 | 123.80 | 47.00 | 125.00 | 18.00 | mm |
Especificaciones técnicas
| Temperatura | -20 desde 200 °C |
|---|---|
| Presión | 10 bar |
| Velocidad rotacional | 20 m/s |
| Rotación en el sentido contrario a las agujas del reloj | Sí |
| Rotación en el sentido de las agujas del reloj | Sí |
| Equilibrado | No |
| Rodamientos estáticos | Carbon, Ceramic, Silicon carbide, Tungsten carbide, |
| Rodamientos rotacionales | Carbon, Silicon carbide, Stainless steel 316, Tungsten carbide, |
| Elastómeros | Aflas, EPDM, FEP Viton/Silicone, Kalrez, Nitrile, Silicone, Viton, |
Aplicaciones
Desafortunadamente, todavía no se han publicado aplicaciones para este producto. Sin embargo, contamos con esta información. Por favor contáctenos para saber más.
