El Qseals QCS10ST01 es un seal, que se puede categorizar como un conical spring seal. Es una alternativa para el Vulcan 13, AES T04, Burgmann BT-FN y 6 otros.
En stock

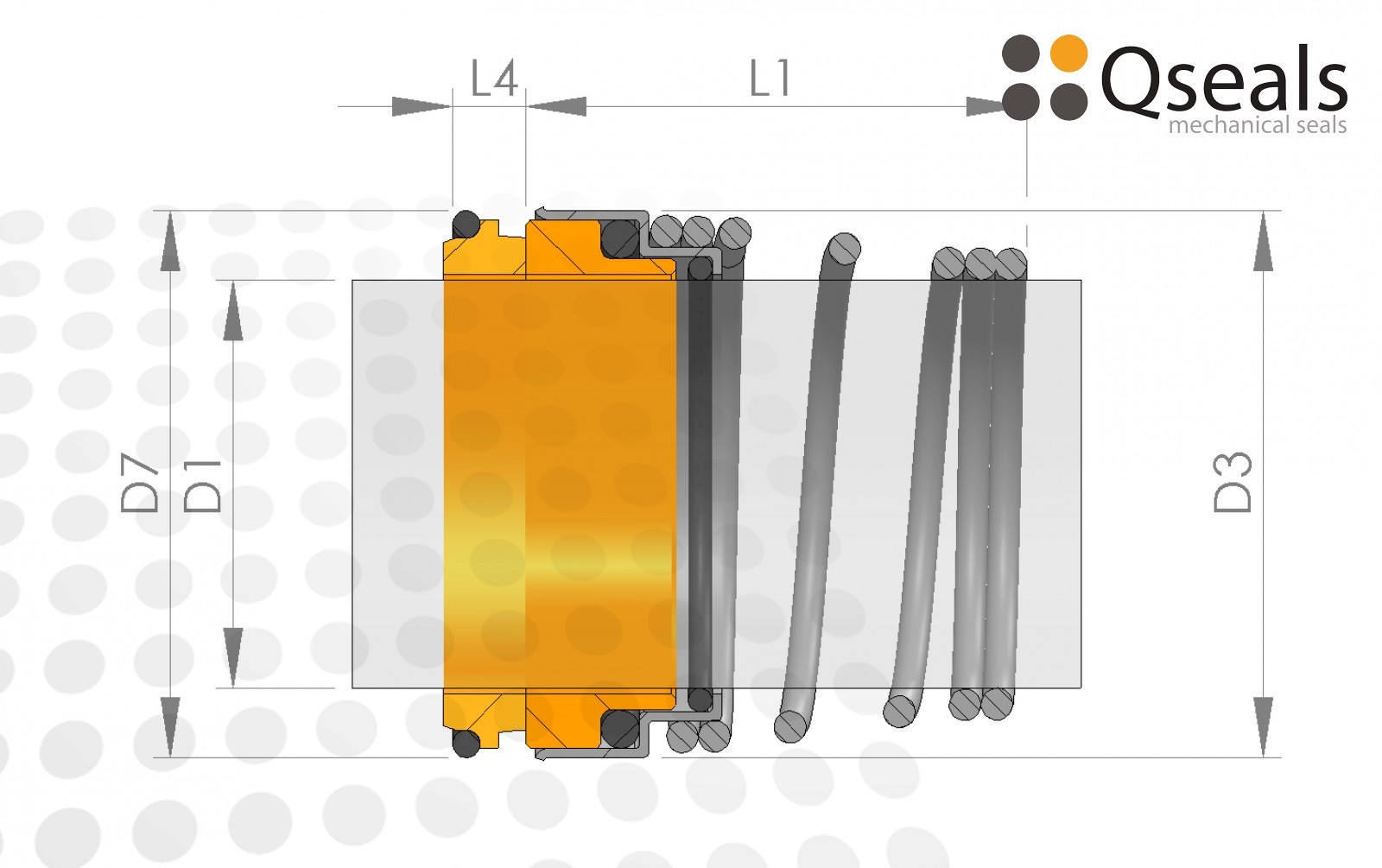

Dimensiones
| D1 | D3 | L1 | D7 | L4 | Unidad |
|---|---|---|---|---|---|
| 10.00 | 19.50 | 15.00 | 18.10 | 5.50 | mm |
| 11.00 | 22.00 | 18.00 | 20.60 | 5.50 | mm |
| 12.00 | 22.00 | 18.00 | 20.60 | 5.50 | mm |
| 13.00 | 24.00 | 22.00 | 23.10 | 6.00 | mm |
| 14.00 | 24.00 | 22.00 | 23.10 | 6.00 | mm |
| 15.00 | 26.00 | 22.00 | 26.90 | 7.00 | mm |
| 16.00 | 26.00 | 23.00 | 26.90 | 7.00 | mm |
| 17.00 | 26.00 | 23.00 | 26.90 | 7.00 | mm |
| 18.00 | 32.00 | 24.00 | 30.90 | 8.00 | mm |
| 19.00 | 32.70 | 25.00 | 30.90 | 8.00 | mm |
| 20.00 | 32.70 | 25.00 | 30.90 | 8.00 | mm |
| 21.00 | 36.00 | 25.00 | 35.40 | 8.00 | mm |
| 22.00 | 36.00 | 25.00 | 35.40 | 8.00 | mm |
| 23.00 | 36.00 | 27.00 | 35.40 | 8.00 | mm |
| 24.00 | 37.40 | 27.00 | 35.40 | 8.00 | mm |
| 25.00 | 38.00 | 27.00 | 38.20 | 8.50 | mm |
| 28.00 | 42.00 | 29.00 | 43.30 | 9.00 | mm |
| 30.00 | 44.00 | 30.00 | 43.30 | 9.00 | mm |
| 32.00 | 45.50 | 30.00 | 43.30 | 9.00 | mm |
| 33.00 | 46.50 | 39.00 | 53.50 | 11.50 | mm |
| 35.00 | 49.00 | 39.00 | 53.50 | 11.50 | mm |
| 38.00 | 56.00 | 39.00 | 60.50 | 11.50 | mm |
| 40.00 | 58.00 | 39.00 | 60.50 | 11.50 | mm |
Especificaciones técnicas
| Temperatura | -20 desde 200 °C |
|---|---|
| Presión | 10 bar |
| Velocidad rotacional | 20 m/s |
| Rotación en el sentido contrario a las agujas del reloj | Sí |
| Rotación en el sentido de las agujas del reloj | Sí |
| Equilibrado | No |
| Rodamientos estáticos | Carbon, Ceramic, Silicon carbide, Tungsten carbide, |
| Rodamientos rotacionales | Ceramic, Silicon carbide, Tungsten carbide, |
| Elastómeros | Aflas, EPDM, FEP Viton/Silicone, Kalrez, Nitrile, Silicone, Viton, |
Alternativas
| Marca | Tipo |
|---|---|
| AES | T04 |
| Burgmann | BT-FN |
| Flowserve | 43 |
| Fluiten | S2 |
| Latty | T901 |
| M.T.U. | SIMPLEX |
| Roplan | R62 |
| Roten | 3 |
| Vulcan | 13 |
Aplicaciones
Desafortunadamente, todavía no se han publicado aplicaciones para este producto. Sin embargo, contamos con esta información. Por favor contáctenos para saber más.
