La Qseals QCS07ST01 est un seal, qui peut être classé dans la catégorie conical spring seal. Il s'agit d'une alternative au AES T03U, AES T03, Burgmann BT-RN et 5 autres.
En stock

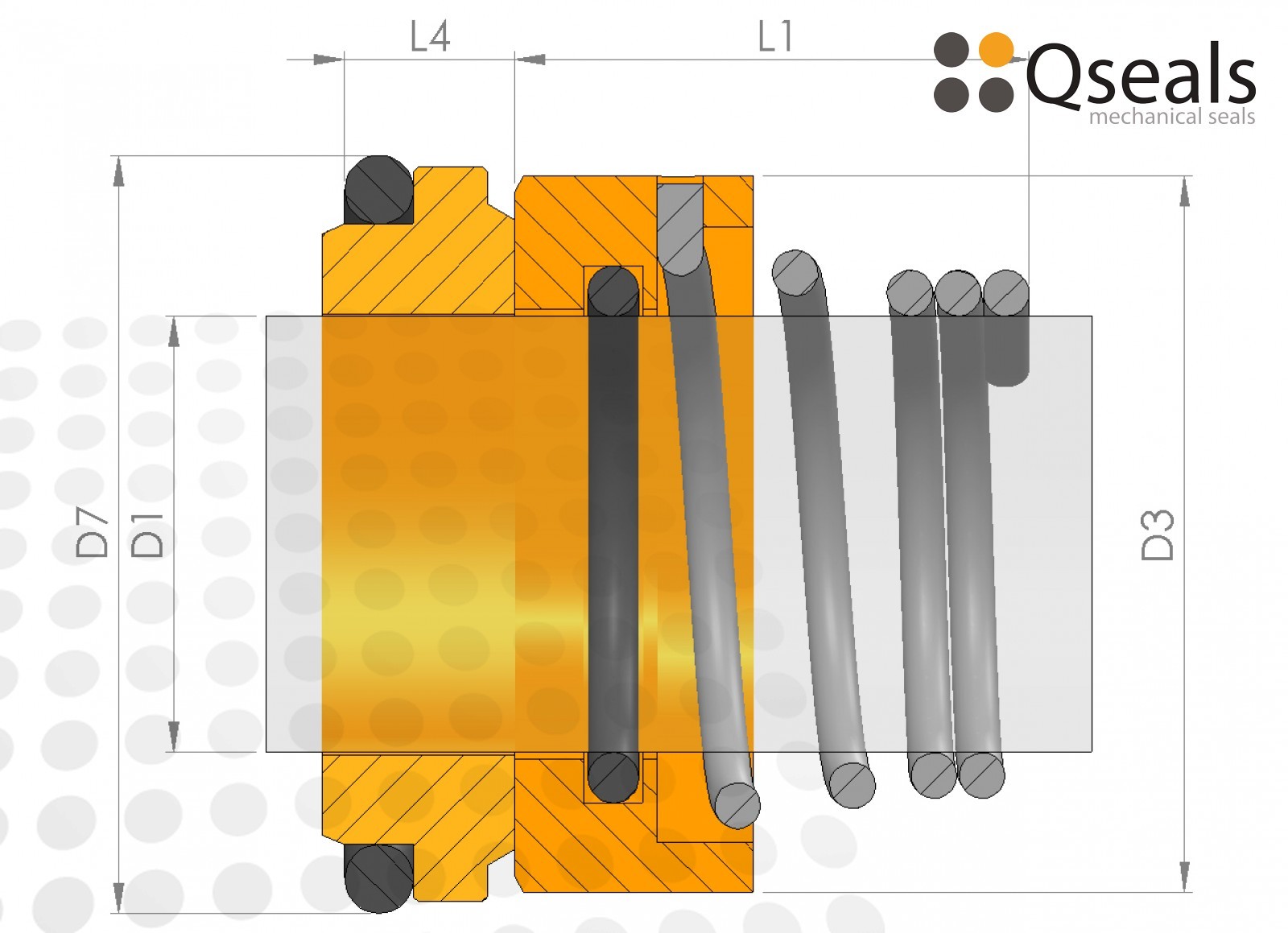

Dimensions
| D1 | D3 | L1 | D7 | L4 | Unité |
|---|---|---|---|---|---|
| 10.00 | 19.00 | 15.00 | 18.10 | 5.50 | mm |
| 12.00 | 21.00 | 18.00 | 20.60 | 5.50 | mm |
| 13.00 | 23.00 | 22.00 | 23.10 | 6.00 | mm |
| 14.00 | 23.00 | 22.00 | 23.10 | 6.00 | mm |
| 15.00 | 24.00 | 22.00 | 26.90 | 7.00 | mm |
| 16.00 | 26.00 | 23.00 | 26.90 | 7.00 | mm |
| 17.00 | 26.00 | 23.00 | 26.90 | 7.00 | mm |
| 18.00 | 29.00 | 24.00 | 30.90 | 8.00 | mm |
| 19.00 | 31.00 | 25.00 | 30.90 | 8.00 | mm |
| 20.00 | 31.00 | 25.00 | 30.90 | 8.00 | mm |
| 22.00 | 33.00 | 25.00 | 35.40 | 8.00 | mm |
| 24.00 | 35.00 | 27.00 | 35.40 | 8.00 | mm |
| 25.00 | 36.00 | 27.00 | 38.20 | 8.50 | mm |
| 26.00 | 36.00 | 27.00 | 38.20 | 8.50 | mm |
| 28.00 | 40.00 | 29.00 | 43.30 | 9.00 | mm |
| 30.00 | 43.00 | 30.00 | 43.30 | 9.00 | mm |
| 32.00 | 46.00 | 30.00 | 43.30 | 9.00 | mm |
| 33.00 | 46.00 | 39.00 | 53.50 | 11.50 | mm |
| 34.00 | 49.00 | 39.00 | 53.50 | 11.50 | mm |
| 35.00 | 49.00 | 39.00 | 53.50 | 11.50 | mm |
| 38.00 | 53.00 | 39.00 | 60.50 | 11.50 | mm |
| 39.00 | 56.00 | 39.00 | 60.50 | 11.50 | mm |
| 40.00 | 56.00 | 39.00 | 60.50 | 11.50 | mm |
| 42.00 | 59.00 | 39.00 | 60.50 | 11.50 | mm |
| 43.00 | 59.00 | 39.00 | 60.50 | 11.50 | mm |
| 44.00 | 61.00 | 41.00 | 65.50 | 11.50 | mm |
| 45.00 | 61.00 | 41.00 | 65.50 | 11.50 | mm |
| 48.00 | 64.00 | 41.00 | 65.50 | 11.50 | mm |
| 50.00 | 66.00 | 45.00 | 72.50 | 11.50 | mm |
| 55.00 | 71.00 | 47.00 | 72.50 | 11.50 | mm |
| 60.00 | 78.00 | 49.00 | 79.30 | 11.50 | mm |
| 65.00 | 84.00 | 51.00 | 84.50 | 11.50 | mm |
| 70.00 | 89.60 | 51.00 | 89.50 | 11.50 | mm |
| 75.00 | 98.00 | 57.00 | 94.50 | 11.50 | mm |
| 80.00 | 100.00 | 59.00 | 99.50 | 11.50 | mm |
| 85.00 | 107.50 | 59.00 | 105.50 | 13.50 | mm |
| 90.00 | 111.00 | 62.00 | 111.50 | 13.50 | mm |
| 95.00 | 119.00 | 62.00 | 116.50 | 13.50 | mm |
| 100.00 | 123.80 | 75.00 | 119.50 | 13.50 | mm |
Caractéristiques techniques
| Température | -20 de 200 °C |
|---|---|
| Pression | 10 bar |
| Vitesse de rotation | 20 m/s |
| Rotation dans le sens inverse des aiguilles d'une montre | Oui |
| Rotation dans le sens des aiguilles d'une montre | Oui |
| Equilibré | Non |
| Bandes de roulement stationnaires | Carbon, Ceramic, Silicon carbide, Tungsten carbide, |
| Bandes de roulement tournantes | Carbon, Silicon carbide, Stainless steel 316, Tungsten carbide, |
| Élastomères | Aflas, EPDM, FEP Viton/Silicone, Kalrez, Nitrile, Silicone, Viton, |
Alternatives
| Marque | Type |
|---|---|
| AES | T03 |
| AES | T03U |
| Burgmann | BT-RN |
| Flowserve | 42 |
| Latty | T900 |
| M.T.U. | EUROPA 2 |
| Roten | 2 |
| Vulcan | 12 |
Application
Malheureusement, aucune application pour ce produit n'a encore été publiée. Cependant, nous avons cette information. Veuillez nous contacter pour plus d'informations.
