Een mechanische afdichting is een apparaat dat vloeistoflekkage voorkomt tussen roterende en stationaire delen in pompen en andere industriële apparatuur. Dit gebeurt doordat twee vlakke oppervlakken tegen elkaar worden gedrukt, waardoor een betrouwbare afdichting ontstaat. Mechanische afdichtingen voor pompen zijn betrouwbaarder dan traditionele pakkingringen en gaan in veeleisende toepassingen langer mee.
Wat is een mechanische afdichting precies?

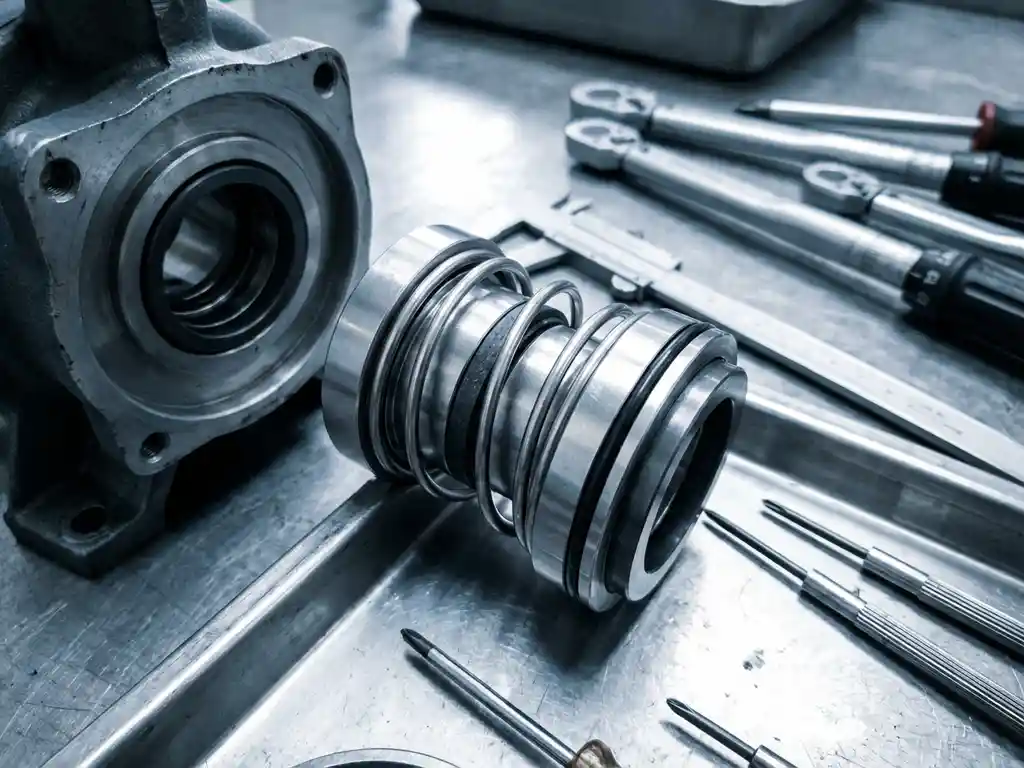

Een mechanische afdichting bestaat uit twee hoofdcomponenten: een roterende ring die meedraait met de as en een stationaire ring die vast in de pompbehuizing is gemonteerd. Deze ringen hebben extreem vlakke oppervlakken die tegen elkaar drukken en zo een betrouwbare afdichting vormen.
Het grote verschil met traditionele pakkingringen is dat mechanische afdichtingen geen wrijving langs de as veroorzaken. Pakkingringen slijten de as langzaam weg, terwijl mechanische afdichtingen alleen contact hebben tussen de afdichtingsvlakken. Dit maakt ze veel duurzamer en geschikter voor continue bedrijfsvoering.
Je vindt mechanische afdichtingen in vrijwel alle moderne pompen omdat ze:
- Minder onderhoud vereisen dan pakkingringen
- Beter presteren bij hoge drukken en temperaturen
- Lekkage van gevaarlijke chemicaliën voorkomen
- Geschikt zijn voor toepassingen in de voedingsmiddelen- en farmaceutische industrie
Hoe werkt een mechanische afdichting in de praktijk?
Het werkingsprincipe is gebaseerd op een vloeistoffilm tussen twee extreem vlakke oppervlakken. De roterende ring draait mee met de pompas, terwijl de stationaire ring gefixeerd blijft. Tussen deze ringen ontstaat een microscopisch dunne vloeistoffilm die voor smering zorgt en de afdichting in stand houdt.
De belangrijkste onderdelen zijn:
- Roterende ring: Gemonteerd op de as, meestal van koolstof of keramiek
- Stationaire ring: Vast gemonteerd in de pompbehuizing, vaak van keramiek of RVS
- Veren: Drukken de ringen met constante kracht tegen elkaar
- O-ringen: Zorgen voor een secundaire afdichting rond de componenten
De veren compenseren automatisch slijtage door de ringen tegen elkaar gedrukt te houden. De vloeistof die wordt gepompt zorgt voor smering en koeling van de afdichtingsvlakken. Dit delicate evenwicht tussen contact en smering bepaalt de levensduur van de afdichting.
Waarom gaan mechanische afdichtingen kapot?
De meeste mechanische afdichtingen falen door oververhitting van de afdichtingsvlakken. Dit gebeurt wanneer er onvoldoende smering of koeling is, waardoor de ringen tegen elkaar schuren en beschadigen. Droogloop is de grootste vijand van elke mechanische afdichting.
Andere veelvoorkomende oorzaken zijn:
- Verkeerde installatie: Beschadigde O-ringen of verkeerd gemonteerde onderdelen
- Contaminatie: Vuil tussen de afdichtingsvlakken veroorzaakt slijtage
- Trillingen: Slechte uitlijning zorgt voor ongelijkmatige slijtage
- Chemische aantasting: Een verkeerde materiaalcombinatie voor de vloeistof
- Extreme temperaturen: Buiten het ontworpen temperatuurbereik
Signalen die op problemen wijzen, zijn zichtbare lekkage rond de afdichting, ongewone geluiden tijdens bedrijf of verhoogde temperaturen rond de pompbehuizing. Bij deze signalen is directe actie nodig om kostbare schade te voorkomen.
Welke soorten mechanische afdichtingen zijn er?
Component seals zijn het meest voorkomende type, waarbij je alle onderdelen afzonderlijk installeert. Ze zijn kosteneffectief, maar vereisen meer installatiekennis. Cartridge seals worden voorgemonteerd geleverd en zijn eenvoudiger te installeren, maar duurder in aanschaf.
Op basis van configuratie onderscheiden we:
- Single seals: Eén afdichtingspunt, geschikt voor schone vloeistoffen
- Double seals: Twee afdichtingspunten met barrièrevloeistof voor gevaarlijke media
- Tandem seals: Twee afdichtingen in serie voor extra betrouwbaarheid
Voor specifieke toepassingen zijn er gespecialiseerde types:
- Split seals: Te installeren zonder demontage van de pomp
- Mixer seals: Ontworpen voor roerwerken en agitators
- Compressor seals: Voor gascompressoren en turbines
- Engineered seals: Maatwerk voor extreme omstandigheden
Hoe wij helpen met mechanische afdichtingen
Wij bieden complete oplossingen voor al je mechanische afdichtingen, van advies tot installatie. Met meer dan 20 jaar ervaring helpen we je de juiste afdichting te kiezen en zorgen we ervoor dat deze optimaal functioneert in jouw toepassing.
Onze diensten omvatten:
- Revisie van alle merken: We reviseren mechanische afdichtingen van elk merk en type
- Snelle levering: Meer dan 200.000 producten op voorraad voor directe levering
- Maatoplossingen: Engineering en modificatie voor specifieke toepassingen
- Technisch advies: Persoonlijke begeleiding bij selectie en installatie
- Pomprevisie: Complete revisie van pompen, inclusief afdichtingen
- Supportsystemen: Seal support systems op basis van het thermosyphonprincipe
Of je nu een enkele afdichting nodig hebt of een complete revisie van je pompinstallatie, wij denken met je mee over de meest efficiënte oplossing. Neem contact met ons op voor persoonlijk advies over jouw mechanische afdichtingen.
