Grote stedelijke waterpompen worden ingezet voor drinkwatervoorziening, afvalwatertransport, polderbemaling en waterniveaubeheer. In deze toepassingen zijn betrouwbaarheid, minimale stilstand en voorspelbare onderhoudskosten cruciaal. De mechanische cartridge seal is hierin een sleutelcomponent.
Functie van de mechanische seal
Een mechanische seal voorkomt dat water langs de roterende pompas naar buiten lekt. Bij grote waterniveaupompen gaat het vaak om:
- Hoge debieten
- Continue bedrijfscycli
- Variabele druk
- Mogelijke vervuiling (zand, slib, vezels)
Traditionele pakkingbussen zijn hiervoor inefficiënt en onderhoudsintensief. Mechanische seals bieden een gecontroleerde, vrijwel lekvrije afdichting.

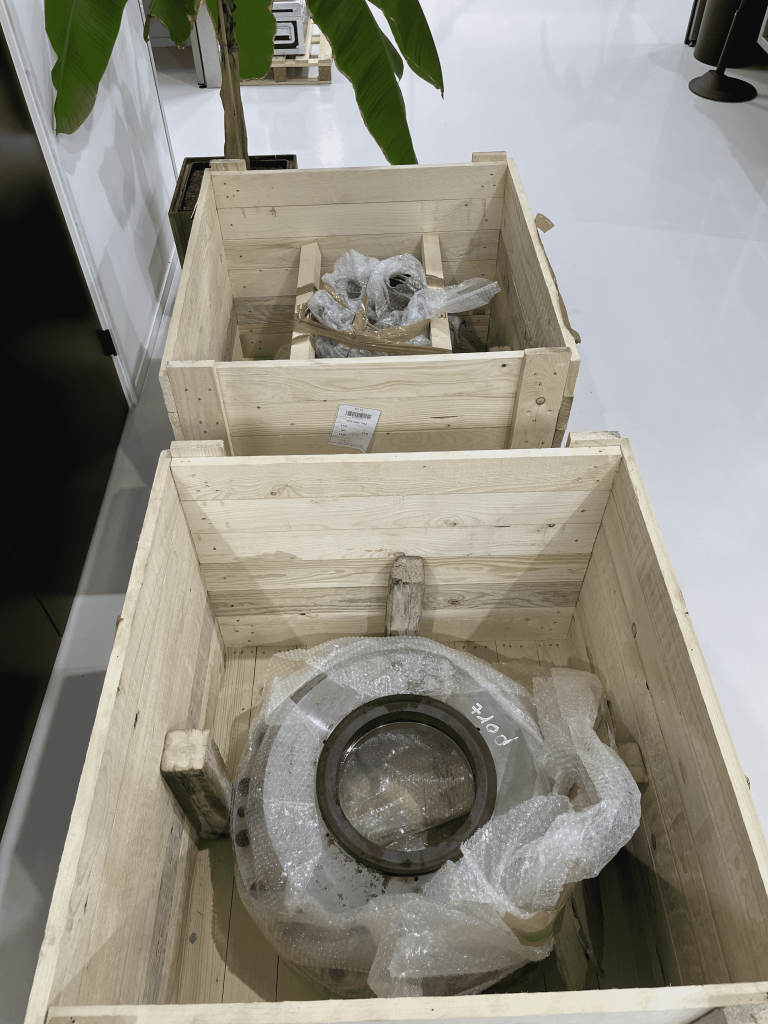

Wat is een cartridge seal?
Een cartridge seal is een voorgemonteerde, fabrieksmatig afgestelde mechanische sealunit. Alle onderdelen — glijvlakken, veren, O-ringen en hulzen — zijn geïntegreerd in één cassette.
Kenmerken:
- Geen veldafstelling nodig
- Snelle montage
- Minder installatiefouten
- Reproduceerbare prestaties
Voor kritieke infrastructuur is deze voorspelbaarheid essentieel.
Waarom cartridge seals bij grote stedelijke pompen?
1. Betrouwbaarheid
Stadswaterpompen draaien vaak 24/7. Cartridge seals minimaliseren foutieve montage en verkleinen de kans op vroegtijdige uitval.
2. Onderhoudsreductie
Door de modulaire opbouw kan een seal snel worden vervangen tijdens gepland onderhoud. Dit verkort stilstand.
3. Geschikt voor zware omstandigheden
Bij waterniveaubeheer is het medium niet altijd schoon. Cartridge seals kunnen worden uitgevoerd als:
- Enkelvoudige seal
- Dubbele seal (met barrier of buffer vloeistof)
- Gespoelde configuraties
Dit beschermt de glijvlakken tegen abrasieve deeltjes.
Typische ontwerpaspecten
Bij grote waterpompen spelen de volgende factoren:
- Asdiameters tot >200 mm
- Lage tot middelhoge druk
- Mogelijke asverplaatsing
- Temperatuurvariaties
- Cavitatiebelasting
Sealkeuze moet rekening houden met:
- Materiaal glijvlakken (bijv. siliciumcarbide tegen siliciumcarbide)
- Elastomeer compatibiliteit
- Corrosiebestendigheid van metalen delen
- Spoel- of flushplan (bijv. API-plan equivalenten)
Dubbele cartridge seals in kritische toepassingen
Bij drinkwaterinstallaties of overstromingsbescherming wordt vaak gekozen voor dubbele cartridge seals. Voordelen:
- Extra lekveiligheid
- Monitoring van barrier vloeistofdruk
- Vroegtijdige detectie van slijtage
Dit verhoogt operationele veiligheid van stedelijke infrastructuur.
Economische overwegingen
Hoewel cartridge seals hogere initiële kosten hebben dan losse componentseals, zijn de totale eigendomskosten lager door:
- Minder installatiefouten
- Kortere onderhoudstijd
- Minder onverwachte stilstand
- Lagere lekkagekosten
Bij gemeentelijke pompstations met meerdere megawattpompen wegen deze voordelen zwaar.
Conclusie
Mechanische cartridge seals zijn de standaardoplossing voor grote stedelijke waterniveaupompen. Ze combineren betrouwbaarheid, onderhoudsgemak en operationele veiligheid. In kritieke waterinfrastructuur is dit geen optimalisatie, maar een vereiste.
